Alambre Esmaltado hilo de Aluminio
Clase 180/200/220 aluminio esmaltado (cobre) hilo y alambre
Introducción del producto :
Aluminio esmaltado rectangular y alambre cuadrado está hecho de barra de aluminio libre de oxígeno o barra redonda eléctrica por un cierto tamaño del dibujo o extrusión del hilo, la pintura aislante a través de muchas veces del alambre de bobinado.Se utiliza principalmente en el bobinado de transformadores, motores, generadores y diversos aparatos eléctricos.
Gama de productos:
Grueso de la tira de los alambres a: 0.80--8m m
Anchura de la tira de alambre b: 2,0-16,0 mm
Relación de anchura recomendada del conductor: 1.4 <b / a <8.0
Temario Clase (C): 130, 155, 180, 200, 220
Color: color natural, rojo, azul, verde y así sucesivamente
PT-30 PT-60 PT-90 PT-200, PT-270, bobina de madera y de acuerdo a las necesidades del cliente
El tamaño especial se puede discutir.
estándar:
Norma o parte de la norma de referencia:
GB / T6109 / IEC60317-0-1
GB / T23312 / IEC60317-0-3
MW76-A
MW35-A
material:
Estirado o de extrusión de alambre (aluminio) desnudo (cobre) confirmar a la norma nacional, superficie lisa, sin defectos de barniz rendimiento .Buen aislamiento, de poliéster o de la capa subyacente barniz de aislamiento as poliéster-imida, poliamida-imida como revestimiento superpuesto.
Características de esmaltado hilo de alambre de aluminio:
Baja densidad permite la reducción de peso de la bobina
Disipación de calor rápida
Alta corte a través
Excelente choque térmico
Voltaje de ruptura perfecta
Alta resistencia al calor
Buena Resistencia a disolventes

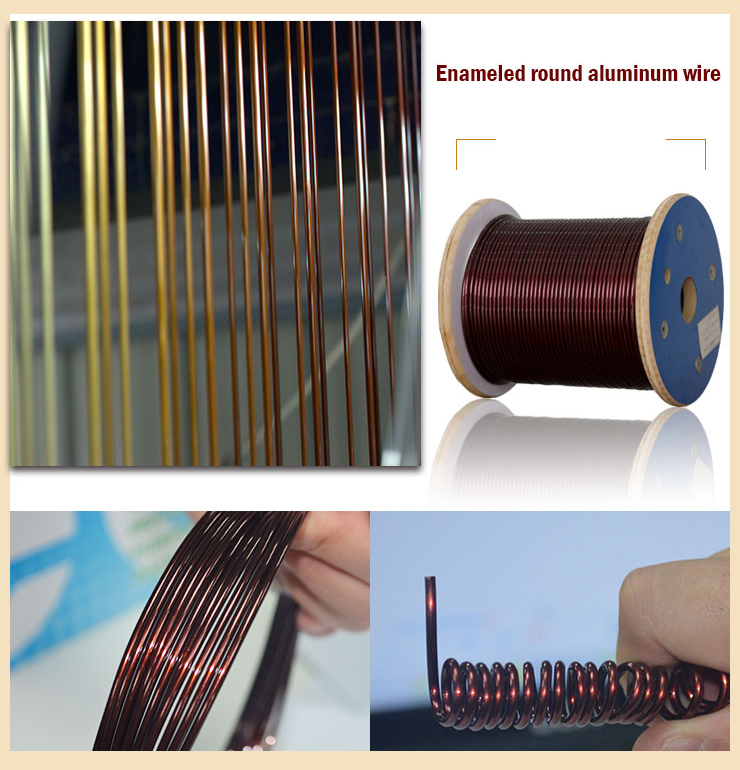

 rectangular y alambre cuadrado11.jpg)
|
Tipo |
Poliesterimida |
Poliéster y poliimida
mezclado |
Polivinil acetal |
Acetal de unión térmica |
|
Grado de resistencia a la temperatura |
180 |
200 |
120(155) |
120 |
|
Propiedad |
Alta resistencia al calor,
Buena sustancia química
Resistencia, hidrólisis
resistencia |
Excelente resistencia al calor,
Fuerte resistencia a
Solventes químicos, buenos
resistencia al rayado |
Excelente resistencia al transformador
Aceite, buena resistencia al rasguño,
Excelente flexibilidad y adherencia,
Y buena resistencia al agua. |
Además de todas las
Rendimiento con acetal,
También puede obtener buenos
Fuerza de adherencia
El modo de calefacción |
|
Estándar |
GB/T7095.4-2008, IEC60317-28 |
GB/T7095.6-2008, IEC60317-29 |
GB/T7095.2-2008, IEC60317-18 |
|
Pruebas
Estándar |
GB/T4074, IEC60851-1-6 |
La aplicación de esmaltado hilo de alambre de aluminio:
Transformadores / motores resistentes al calor / fuente de alimentación SAI / Generadores / Sistema de refrigeración; Otros dispositivos eléctricos en los bobinados
Proceso de producción:
1：dibujo 2.Extruyendo 3.Dibujo grueso 4.Toma de cables desnudos 5.Conductor de cable desnudo 6.inspección 7.saldar 8.limpieza 9.Recocido y secado 10.Esmaltado 11.enfriamiento 12.lubricante 13.Monitoreo en línea
14.Tensión
Proceso de embalaje:
Paso 1: El empaquetado de la membrana plástica, asegura aseado y limpio, seco;
Paso 2: Dos tipos de embalaje de la caja de papel, limpio y ordenado;
Paso 3: Embalaje de la caja de madera, el exterior fijado con la correa del embalaje, seguro y confiable;
|
