Datos técnicos
Ø DIMENSIONES TOLERANCIA
* Las tolerancias de espesor, anchura y curvatura lateral se presentan en la Tabla 3, Tabla 4 y Tabla 5, respectivamente.
Tabla 3
|
Espesor (mm) |
Tolerancia (mm) |
|
Up to 0.19 |
±0.01 |
|
0.20 ≤ T ≤0.50 |
±0.02 |
|
0.51≤ T ≤ 1.00 |
±0.03 |
|
1.01≤ T ≤ 1.50 |
±0.04 |
|
1.51 ≤ T ≤ 2.00 |
±0.05 |
|
2.01 ≤ T ≤ 2.50 |
±0.06 |
Tabla 4
|
Ancho(mm) |
Tolerancia (mm) |
|
＜200 |
﹢0.3/-0 |
|
201≤W≤400 |
+0.4/ -0 |
|
401≤W≤600 |
+0.6/-0 |
|
601≤W≤1000 |
+1.5/-0 |
|
＞1000 |
+2.0/-0 |
Tabla 5
|
Ancho (mm) |
Curvatura lateral
Medido en 2000 / 1000mm
Longitud de tira |
|
Encima |
hasta e incluyendo |
|
15 |
100 |
6mm /1.5mm |
|
100 |
300 |
4mm /1.5mm |
|
300 |
600 |
3mm /0.7mm |
|
600 |
1540 |
2mm / 0.5mm |
Longitud
La tolerancia de longitud será de -0% a + 2%, considerando el total indicado en la Orden de Compra.
* Burr
Para el grosor <0.8mm => Burr <0.01mm
Para el espesor> 0.8mm => Burr <0.02mm
Ø DIMENSIONES Y PRODUCTOS PESO
* Coil core (Dimensiones interales de la bobina)
Signi transformador de espesor de la tira de aluminio T≤0.15mm, la dimensión interna de la bobina será ∮I = 76.2mm (3 "). El material de la bobina interna debe ser de aluminio con un espesor tal que resista los esfuerzos de la bobina y evitar deformaciones durante el transporte y la manipulación.
Signi transformador de aluminio grosor de la tira 0,15 <T <2,5 mm, la dimensión interna de la bobina será ∮I = 390 mm. El material de la bobina interna será por papel de prensa con espesor tal que resista los esfuerzos de la bobina e impida deformaciones durante el transporte y la manipulación.
La anchura de la bobina interna será la misma que la lámina de aluminio.
Bobina de signi transformador tira de aluminio
El diámetro externo de la bobina de aluminio no excederá los 650mm.
El peso de la bobina de papel de aluminio no debe exceder el peso bruto total de 650kg.
* Simetría de la tira de aluminio del transformador signi
Durante el bobinado de la tira de aluminio del transformador signi (laminación). Se mantendrá la simetría por las capas, manteniendo la fresado de cara perfectamente lateral.

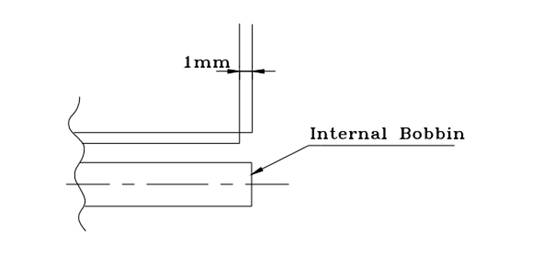

La tolerancia máxima aceptable para la alineación del fresado es de 1 mm, como se muestra en la figura siguiente.
|
